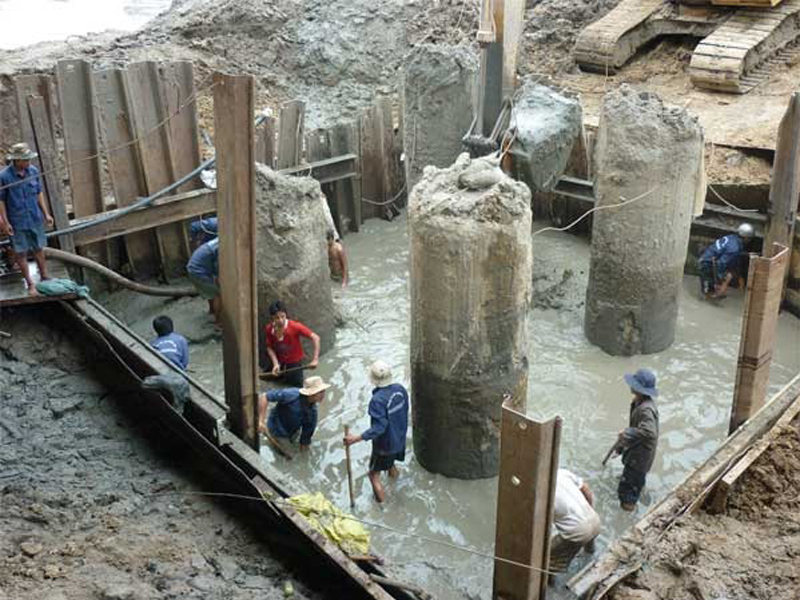

Định nghĩa cọc khoan nhồi: Là loại cọc tiết diện tròn, được thi công bằng cách khoan tạo lỗ trong đất sau đó lấp đầy bằng Bêtông cốt thép trong nhà 1 tầng đơn giản
- Thiết bị, kinh nghiệm của nhà thầu và tay nghề của công nhân có ảnh hưởng rất lớn đến chất lượng của cọc trong phương pháp thi công móng cọc khoan nhồi
- Khi thi công phương pháp thi công móng cọc khoan nhồi phải tiến hành kiểm tra từng giai đoạn, nếu đạt yêu cầu mới được tiến hành thi công giai đoạn tiếp theo trong biệt thự mini 1 tầng
Công tác chuẩn bị móng cọc khoan nhồi - phương pháp thi công móng cọc khoan nhồi
1. Để có đầy đủ số liệu cho phương pháp thi công móng cọc khoan nhồi, nhất là trong điều kiện địa chất phức tạp, các công trình quan trọng, cọc chịu tải trọng lớn. Nhà thầu nên tiến hành thí nghiệm việc giữ thành hố khoan, thi công các cọc thử và tiến hành thí nghiệm cọc bằng tải trọng Tĩnh nhà cấp 4 nhỏ xinh
2. Trước khi thi công phương pháp thi công móng cọc khoan nhồi cần tiến hành kiểm tra mọi công tác chuẩn bị để thi công cọc theo biện pháp thi công được duyệt, các công việc chuẩn bị chính có thể như sau:
- Hiểu rõ điều kiện địa chất và thuỷ văn của công trình, chiều dày và đặc trưng cơ lý của các lớp đất, kết quả quan trắc mực nước ngầm; áp lực nước lỗ rỗng, tốc độ dòng chảy của nước trong đất, khí độc hoặc khí dễ gây cháy nổ trong công tác thi công biệt thự mái bằng 1 tầng
- Nhà thầu chuẩn bị các phương án loại bỏ các chướng ngại vật dưới đất khi gặp phải, phòng ngừa ảnh hưởng xấu đến công trình lân cận và công trình ngầm.
- Nhà thầu phải yêu cầu Chủ đầu tư tiến hành công tác khảo sát, đo vẽ lập hồ sơ.
- Kiểm tra chất lượng của vật liệu chính (Thép, Xi măng, phụ gia, cát, đá, nước, …).
- Đảm bảo máy móc, thiết bị trong tình trạng sẵn sàng hoạt động tốt.
- Thi công lưới trắc đạc định vị các trục móng và toạ độ các cọc cần thi công nhà 1 tầng có gác lửng
- San ủi mặt bằng và làm đường phục vụ thi công.
- Lập phương án vận chuyển chất thải, tránh gây ô nhiễm môi trường.
- Lập biểu kiểm tra và nghiệm thu các công đoạn thi công theo mẫu in sẵn.
- Kiểm tra đường ống dẫn Bentonite, hố đào cạnh cọc để chứa Bentonite thu hồi.
- Lập biên bản nghiệm thu công tác chuẩn bị trước khi thi công.
Các bước thi công - phương pháp thi công móng cọc khoan nhồi
1. Bố trí sơ đồ vị trí khoan - phương pháp thi công móng cọc khoan nhồi
– Mỗi máy khoan được bố trí ở một khu vực nhất định để tránh vướng víu trong công tác thi công.
– Bố trí khoan trình tự từ trong ra ngoài tránh tình trạng xe khoan chạy trên đầu cọc mới đổ bê tông xong.
– Tim sau chỉ khoan cạnh tim trước khi bê tông của tim trước đạt lớn hơn 24 tiếng.
2. Công tác khoan cọc - phương pháp thi công móng cọc khoan nhồi
– Khi đưa máy vào vị trí, căn chỉnh đúng tim mốc đã định vị trước đó.
– Kê kích máy đảm bảo chắc chắn đảm bảo không bị lún nghiêng khi máy hoạt động.
– Kiểm tra độ thẳng đứng của tháp bằng 2 bọt thuỷ chuẩn được gắn ở hai bên thân tháp khoan, tiếp tục theo dõi hai bọt thủy này trong quá trình khoan.
Sau khi cân chỉnh máy xong dùng mũi khoan phá khoan một đoạn sâu khoản 2m và hạ ống sinh (ống vách có chiều dài là 2m) để chống sạt lở và mất nước trong khi khoan.
– Tiến hành khoan bằng mũi khoan phá tới cao độ thiết kế của cọc.
– Khi khoan theo dõi địa chất và ghi lại, nếu có khác biệt nhiều so với tài liệu thăm dò địa chất thì báo ngay cho chủ đầu tư và tư vấn thiết kế biết để điều chỉnh chiều sâu cọc.
– Trong khi khoan cần kiểm tra lượng bentonite phù hợp.
Dung dịch bentonite có tác dụng đưa mùn khoan từ đáy hố khoan trồi lên hố dung dịch và có tác dụng giữ thành hố khoan không bị sập, nên trong mọi trường hợp ngừng thi công do thời tiết hoặc dừng qua đêm do hết giờ làm việc…thì vẫn phải đảm bảo hố khoan luôn được bơm đầy dung dịch phương pháp thi công móng cọc khoan nhồi
– Trong quá trình khoan nếu qua tầng thấm lớn thấy mất nước nhanh thì phải nhanh chóng cho thêm bentonite vào dung dịch để chống thấm .
– Thi công trong mực nước ngầm cao cần chú ý không khoan hai tim cọc gần nhau để tránh xông nước giữa cọc nọ qua cọc kia dẫn đến sạt lở thành vách.
– Sau khi khoan xong lần 1 tiến hành hạ mũi khoan núp B xuống để kéo hết sình đất còn lại lên. Công đoạn này có thể làm từ 1 đến 2 lần
– Khi hạ mũi khoan núp B vẫn thao tác như khi khoan mũi phá nhưng khi kéo lên thì không được xoay mũi khoan để tránh sình đất lọt xuống lại hố khoan.
3. Công tác kiểm tra độ sâu của hố khoan - phương pháp thi công móng cọc khoan nhồi
– Dùng thước dây có treo quả dọi thả xuống hố khoan hoặc đo theo chiều dài của cần khoan hay ống đổ bê tông.
– Trong khi khoan một số mùn khoan còn nằm lại trong hố khoan nên không thể thả dọi để kiểm tra được do đó lúc này sẽ kiểm tra cao độ hố khoan dựa vào chiều dài và số lượng cần khoan để tính, chiều dài mỗi cần khoan là 3.05m.
– Sau khi dùng mũi khoan núp B kéo hết mùn khoan lên thì thả dọi để kiểm tra hố khoan sau đó mới thả lồng thép vào ống đổ bê tông.
– Sau khi thả xong lồng thép và ống đổ bê tông, tiến hành thả dọi đo lại cao độ hố khoan để xác định chiều dày lớp cặn lắng.
– Tiến hành thổi rửa vệ sinh hố khoan xong, thả dọi đo cao độ hố khoan một lần nữa để xác định lại lớp cặn lắng phải đảm bảo < 10cm.
– Nếu trường hợp thổi rửa vệ sinh xong mà chưa có bê tông đổ ngay thì trước khi đổ bê tông phải kiểm tra lại lần nữa để đảm bảo lớp cặn lắng nằm trong giới hạn cho phép.
4. Công tác cốt thép - phương pháp thi công móng cọc khoan nhồi
- Công tác gia công cốt thép được thực hiện ở nơi khô ráo và được kiểm tra, nghiệm thu trước khi hạ xuống hố khoan.
- Lồng thép được gia công thành từng lồng dài 5,8m hay11,7m tuỳ thuộc vào thiết kế và được buộc đầy đủ các con kê bằng bê tông đảm bảo lớp bê tông bảo vệ bằng bánh xe trượt .

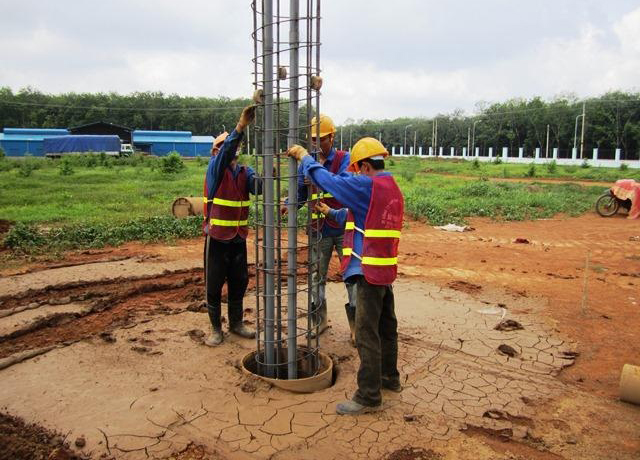

- Khi hạ lồng thép phải giữ cho lồng thẳng đứng, đoạn nọ nối với đoạn kia phải đảm bảo đúng tâm lồng thép.
- Mối nối cốt thép sử dụng mối nối bằng bắt cóc, chiều dài đoạn nối chồng cốt thép là 30D và được nối bằng hai cóc xiết. số thanh cần nối là 50% tổng số mối nối. các thanh còn lại được buộc bằng dây kẽm.
- Khi thả lồng thép phải chú ý không để đầu lồng thép chọc vào thành vách.
- Lồng thép khi thả không được để chạm đáy và phải cách đáy hố khoan khoảng 100 mm như trong bản vẽ thiết kế.
* Với các cọc cần kiểm tra siêu âm -phương pháp thi công móng cọc khoan nhồi
+ Ống siêu âm được làm bằng thép hoặc nhựa PVC có đường kính là 49mm, chiều dày là 3mm
+ Bố trí hai ống đối xứng nhau qua tim cọc suốt chiều dài từ đầu cọc tới đáy cọc.
+ Ống thép siêu âm được buộc vào cốt thép chủ bằng dây kẽm và được nối với nhau bằng măng xông có gien đảm bảo kín khít tránh bê tông chảy vào làm tắc ống. Riêng ở lồng thép dưới cùng được đính hàn vào thép chủ để đảm bảo định vị đúng vị trí.
+ Trong khi hạ ống siêu âm phải được bịt kín hai đầu dưới và hạ tới đâu phải bơm đầy nước tới đó. Sau khi hạ xong và bơm đầy nước vào ống ta bịt kín nốt đầu trên lại để khi đổ bê tông tránh bê tông rới vào làm tắc ống.
5. Công tác vệ sinh hố khoan -phương pháp thi công móng cọc khoan nhồi
- Đây là công đoạn quan trọng nhất trong quá trình thi công khoan nhồi. Sau khi khoan đến độ sâu thiết kế lượng phôi khoan không thể trồi lên hết. Khi ngừng khoan, những phôi khoan lơ lửng trong dung dịch hoặc những phôi khoan có kích thước lớn mà dung dịch không đưa lên khỏi hố khoan sẽ lắng trở lại trong đáy hố khoan.
- Ta chia công đoạn xử lý cặn lắng làm 2 bước.
- Các công đoạn xử lý như sau :
* Xử lý cặn lắng bước 1 - phương pháp thi công móng cọc khoan nhồi : Xử lý cặn lắng là các hạt có đường kính lớn.
Công tác này làm ngay sau khi khoan tạo lỗ xong. Sau khi khoan tới cao độ thiết kế không nâng ngay thiết bị khoan lên mà để vậy tiếp tục bơm nước thải đất lên. Sau đó kéo mũi khoan lên và đưa mũi khoan có núp B xuống để kéo những cặn lắng là những cục đất lớn lên công tác này làm cho tới khi không thấy đất được kéo lên nữa ( thường kéo mũi khoan núp B khoảng 1-2 lần)
* Xử lý cặn lắng bước 2 - phương pháp thi công móng cọc khoan nhồi : Xử lý cặn lắng là các hạt có đường kính nhỏ
- Công tác này làm trước khi đổ bê tông. Sau khi xử lý cặn lắng bước 1 ta đưa lồng thép và ống đổ bê tông xuống dưới tới đáy hố khoan, đưa một ống dẫn khí vào trong lòng ống đổ BT tới cách đáy 2 m dùng khí nén bơm ngược dung dịch hố khoan ra ngoài bằng đường ống đổ BT, các phôi khoan có xu hướng lắng xuống sẽ bị hút vào trong ống đổ BT đẩy ngược lên và thoát ra ngoài miệng ống đổ (xem hình vẽ) cho đến khi không còn cặn lắng lẫn lộn và đạt yêu cầu.
- Dùng thước có quả dọi để kiểm tra cặn lắng hố khoan phải <10 cm.
- Sau khi xử lý xong phải tiến hành đổ BT ngay.
* Chú ý - phương pháp thi công móng cọc khoan nhồi: Trong quá trình bơm khí nén, hố khoan phải luôn luôn được cấp dung dịch đầy để đảm bảo hố khoan không bị sạt lở. Trong thực hành giám sát hai bên sẽ tiến hành đổ vào hố khoan một số đá mi hoặc đá 1*2, khi bơm lên dùng giỏ lưới hứng lại để kiểm tra. Nếu lượng đá 1*2 từ đáy hố khoan mà ống bơm dung dịch có thể bơm ra được một phần lớn của lượng đá đổ vào hố khoan và không có bùn đất kèm theo thì chấp nhận công tác vệ sinh đạt yêu cầu.
6. Công tác đổ bê tông cọc - phương pháp thi công móng cọc khoan nhồi
- Ống đổ bê tông là một ống thép đường kính từ 114mm đến 138 mm tuỳ vào đường kính cọc được nối bởi nhiều đoạn mỗi đoạn dài 1.5 m miệng ống đổ được lắp một phiễu để rót bê tông.
- Đối với thi công cọc đường kính từ 400 đến 800mm cho các công trình lớn trước khi đổ bê tông ta cần làm quả bóng ngăn nước, quả bóng ngăn nước này được làm bằng xi măng nhào dẻo và được bọc bằng một lớp vải mỏng. Khi xuống tới đáy lớp vải mỏng sẽ bung ra và xi măng sẽ hòa lẫn vào bê tông sẽ tốt hơn cho bê tông đáy cọc.
- Khi bắt đầu đổ bê tông không được nhồi và kéo ống đổ lên cho tới khi bê tông đầy lên miệng phễu đổ.
- Về nguyên tắc, công trình bê tông làm cọc khoan nhồi phải tuân theo các qui định về đổ bê tông dưới nước. Phương pháp thi công bê tông đổ dưới nước của cọc khoan nhồi là dùng ống dẫn.
- Trước khi đổ bêtông phải kiểm tra các công cụ đo lường cấp phối để quy ngược lại lượng bêtông tương ứng cần thiết.Tổng lượng bê tông đổ vào cọc thực tế không được lớn quá 20% lượng bê tông tính theo đường kính danh định của cọc
- Bê tông được đưa xuống đáy hố khoan thông qua ống đổ, bê tông dâng cao dần lên và đẩy nước dung dịch trào lên trên miệng hố khoan. Ống đổ bê tông luôn ngập trong bê tông tối thiểu là 2.0 m để đảm bảo bê tông không bị lẫn dung dịch.
- Công tác đầm bê tông được thực hiện bằng chính ống đổ bê tông thông qua động tác nhắp ống.
- Thời gian đổ bêtông cho cọc không được kéo dài quá 4 giờ (để đảm bảo chất lượng, cường độ bêtông suốt chiều dài cọc). Nếu quá trình thi công đổ bêtông ống bị nghẹt … thì có biện pháp xử lý nhanh chóng, thời gian xử lý không vượt quá giới hạn trên. Trong trường hợp không xử lý được thì phải ngừng thi công ít nhất là 24 giờ, sau đó vệ sinh hố khoan lại một lần nữa mới tiếp tục đổ bêtông.
* Quy trình cắt ống đổ - phương pháp thi công móng cọc khoan nhồi: Kỹ thuật viên và giám sát có thể theo dõi cao độ của mức bêtông dâng lên trong hố khoan bằng cách tính sơ bộ lượng bêtông được bơm vào cọc theo đường kính danh định của cọc, nhưng thực tế đường kính sẽ lớn từ 10% đến 20% tuỳ theo tầng khoan hoặc kiểm tra trực tiếp bằng cách thả quả rọi xuống đo.
- Trong thực hành trước khi cắt ống đổ phải thả chùng cable, nâng ống đổ để xác định “độ ngồi” của ống đổ trong bêtông thì cho cắt ống đổ.
- Sau khi bê tông lên tới miệng ống sinh cách mặt đất 20cm ta kéo cao ống sinh lên cách mặt đất là 1m và tiếp tục đổ bê tông.
- Khi bêtông dâng lên miệng ống sinh, dù công tác vệ sinh đã được làm kỹ lưỡng nhưng lớp bêtông trên cùng cũng thường nhiễm bùn trong quá trình dâng lên. Nên cho lớp bêtông này trào ra khỏi miệng hố khoan bỏ đi cho tới khi bằng mắt thường xác định được lớp bêtông kế tiếp đạt yêu cầu thì ngưng đổ.
- Thể tích bê tông đổ vào cọc không lớn quá 20% thể tích cọc danh định. Nếu khi đổ thấy lượng bê tông lớn hơn thì báo cho tư vấn giám sát và thiết kế biết để xem xét xử lý.
- Sau khi đổ bê tông xong khoản 20 – 30 phút tiến hành rút ống sinh lên hoàn tất công việc đổ bê tông.
- Những cọc gần nhau thì khi thi công cọc sau phải chờ cho bê tông cọc trước đạt tối thiểu là 24 giờ mới tiến hành khoan.
* Vấn đề thí nghiệm bê tông - phương pháp thi công móng cọc khoan nhồi
+ Trước khi đổ bê tông tiến hành đo độ sụt bằng côn đo tiêu chuẩn đảm bảo độ sụt Sn = 180 ± 20mm
+ Lấy mẫu thí nghiệm bê tông bằng mẫu vuông 15x15x15 cm để kiểm tra cường độ bê tông.
